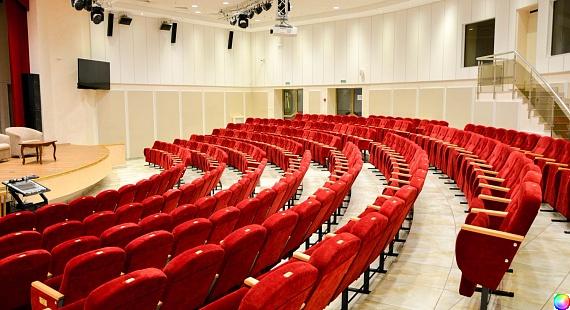

大會議室

? ?大會議室概況：

??面積：約240㎡

??主要用途：大型會議、工作報告、培訓、信息發布等。

??設計系統：多媒體LED顯示系統、音頻擴聲系統、全數字討論系統、中控系統、矩陣系統、遠程視頻會議系統，語音轉寫系統等。

? 大會議室設計效果：

l?在大會議室會場內，通過無線平板電腦，控制多媒體信息盒信號、攝像頭信號切換到任意一個顯示屏上，誰發言，顯示屏跟蹤特寫誰的畫面；

l?參會人員通過數字會議發言話筒講話，通過音響系統把聲音高保真、清晰的擴聲，達到會議室開會聲壓級的標準和需求；

l?該會場還可以實現表演和演出功能，一鍵式切換模式，會場達到表演聲壓級標準和需求；

l?在做投票表決時，可以實現無線表決功能，圖文并茂顯示表決結果；

l?通過視頻會議系統，還可以跟集團旗下分公司會議室進行視頻會議，實現遠距離面對面與會等功能；

l?配置錄播直播系統，可將企業年會內容推送至企業官網平臺，滿足全國工作員工觀看，對于未能及時到場的人員，可通過瀏覽器\移動APP在線觀看現場直播

?1、LED顯示系統：

LED顯示屏是近年來應用十分廣泛的高科技顯示設備，具有清晰度高、質量穩定、壽命長、顯示功能靈活多變的特點。隨著LED顯示屏技術的成熟，開始廣泛應用于各大中型晚會、重要活動等。大型LED屏給予世人視覺震撼，更將LED顯示屏顯示方面所展現的效果發揮得淋漓盡致。

根據會議室第一排座位跟LED大屏的距離以及人的最佳視覺效果，以及現場環境，屏設計采用磁吸結構的P1.56的LED顯示屏。

??顯示屏凈尺寸:5.4m*3.0375m=16.4025m2，屏體分辨率:3456*1944，整屏功率：11.5kw配置視頻處理器以及配電柜各1套，發送盒子4臺。

2、專業擴聲系統：

參考國家廳堂擴聲設計標準一級進行設計，語言擴聲系統一級標準要≥98dB，聲場不均勻度要做到1kHz和4kHz時測量≤8dB；傳聲增益在125~4 kHz的平均值要≥-8dB。

??設計2只500W主音箱（由1臺2*700W功放驅動），音箱壁掛安裝在主席臺兩側

??設計4只400W輔助音箱（由2臺2*700W功放驅動），音箱壁掛安裝在觀眾區兩側

??設計2只400W返聽音箱（由2臺2*700W功放驅動），音箱落地擺放在主席臺臺口

??現場聲壓級達到國家一級標準，滿足現場會議擴聲的使用需求

??24路數字調音臺1臺（給音頻提供接口）

??一拖二手持無線話筒2套，配套話筒天線和分配器，用于會議主持、用移動發言等

??4進8出音頻處理器1臺（提升音質效果）

??8路電源管理器2臺（給設備供電）

3、數字會議系統：

會議室設計數字會議系統，系統采用手拉手方式連接，發言單元采用便攜式手拉手安裝，外形美觀，安裝靈活，使用非常方便，而且布線量非常的少，不影響整體的裝修布局。根據會議室布局和需求會議室單間設計如下：

??數字會議主機1臺（系統核心，控制、管理單元）

??桌面會議單元8臺（會議桌放置）

??會議延長線20米2根（用于單元和機房主機連接）

??會議地插1個（會議室地面嵌入安裝）

??話筒處理器1臺（防止話筒嘯叫，提高拾音距離）

4、中央控制系統：

中央控制系統為智能多媒體會議室系統設計靈魂，集中了燈光、機械、投影及視音頻控制手段于一體，為使用者提供簡單、直接的控制界面，令使用者能方便地掌握整個空間環境各設備的狀態及功能，本次會議設計：

??1臺網絡中控主機（集成8路獨立可編程串口、8路獨立可編程IR紅外發射口、8路數字I/0控制口、8路弱電繼電器控制接口）

??1臺有線觸控屏

??1臺無線觸控屏

??1臺電源控制器

??1套軟件（軟件由廠家結合實際需求現場編程），以及其他配套輔件等

5、矩陣切換系統：

在現代多媒體會議室，為了滿足不同演示場合的需求，通常會具備多種不同的音視頻信號源和顯示終端。

根據以上的輸入信號源以及顯示設備，配置了1臺最大支持16進16出的混插矩陣，混插矩陣為信號切換核心設備，具體置如下：

??4路HDMI輸入板卡4塊（多媒體桌插*2，無紙化流媒體*1，遠程視頻終端*2，攝像機*3）

??4路HDMI輸出板卡3塊（一體機*1，無紙化流媒體*1，遠程視頻終端*2，錄播主機*3）

6、會議錄播系統：

?? 全高清錄播系統采用嵌入式一體化設計，集高清視頻編碼、錄制、點播、直播、導播及錄播平臺一體的專業錄播設備。采用目前國際上領先的H.264 High Profile高清編碼方式，支持多種視頻格式輸入，解決會議室音視頻錄播需求。

??1臺會議錄播主機；

7、遠程視頻會議系統：

視頻會議采用H.323體系標準。全網可實現1080P的會議，視頻會議系統支持HighProfile技術，會議帶寬可控制在2Mbps之內，現有帶寬資源滿足要求。具體部署如下：

??1臺遠程視頻會議終端；

??3臺高清視頻會議攝像機；

8、語音轉寫系統：

在大會議室設計一套一體式語音轉寫系統，進行基于會議場景下的新型語音轉寫技術的應用，實現會議過程中音頻實時轉寫成文字，輔助會議記錄人員進行紀要的整理與校正，實現快速成稿。

??語音轉寫服務器1臺

??語音轉寫引擎1套

??語音轉寫智能會議后臺服務軟件1套

??語音轉寫智能會議客戶端軟件1套

??語音轉寫智能會議大屏服務軟件1套

??音頻編碼器1臺

??應用端主控電腦1臺
